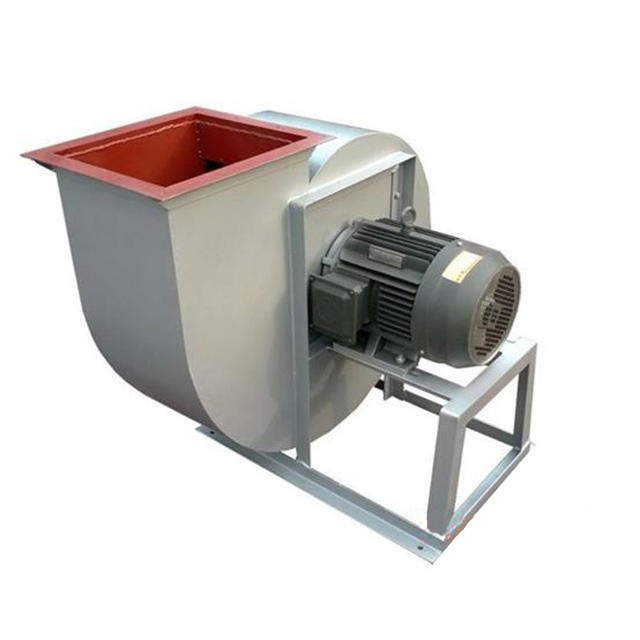

4-68 Explosionsgeschützter Radialventilator B4-68 Anwendung
Der Radialventilator 4-68 kann zur Innenbelüftung in allgemeinen Fabriken und großen Gebäuden eingesetzt werden.Es kann zur Gaseingabe oder Gasausgabe verwendet werden.Das zu transportierende Gas sollte Luft mit einer Temperatur von nicht mehr als 80 °C und andere unnatürliche Gase sein, die für den Menschen harmlos und für Stahlmaterialien nicht korrosiv sind.Das Gas darf keine viskosen Stoffe enthalten und die enthaltenen Staub- und Hartpartikel dürfen nicht mehr als 150 mg/m2 betragen.
Typ
Von der Seite des Motors aus gesehen dreht sich das Laufrad im Uhrzeigersinn, was als rechtsdrehender Lüfter bezeichnet wird, der durch „rechts“ dargestellt wird;Wenn sich das Laufrad gegen den Uhrzeigersinn dreht, spricht man von einem linksdrehenden Lüfter, der durch „links“ dargestellt wird.Die Austrittsposition des Ventilators wird durch den Winkel des Luftaustritts des Gehäuses ausgedrückt.Maschinen Nr. 2,8 bis 6,3 Alle werden beim Verlassen des Werks in einer Form hergestellt, und der Benutzer kann sie entsprechend den Anforderungen an der erforderlichen Luftauslassposition installieren, ohne dass dies bei der Bestellung angegeben werden muss.Der Einstellbereich der Luftauslassposition der Maschine Nr. N08~12,5 beträgt 0°~22,5°, das Intervall beträgt 45°;Die Luftauslässe der Maschinennummern N016 und 20 bestehen aus 0°, 90°, 225°, drei festen Positionen, die nicht eingestellt werden können und bei der Bestellung angegeben werden müssen.
Es gibt vier Übertragungsmodi des Lüfters: A, B, C und D. Nr. 2.8-5 verwendet ein Getriebe vom Typ A, N06.3-12.5 verwendet ein Getriebe vom Typ C und D und N016 und 20 verwenden ein Getriebe vom Typ D Übertragung.
Struktur
Ventilatoren vom Typ 4-68 mit den Maschinennummern N02.8~5 bestehen hauptsächlich aus Laufrädern, Gehäusen, Lufteinlässen und anderen Teilen, die über direkt angeschlossene Motoren verteilt sind.Nc6.3~20 verfügen zusätzlich zu den oben genannten Teilen auch über Getriebeteile.
(1) Das Laufrad besteht aus 12 nach hinten geneigten, flügelförmigen Schaufeln, die zwischen der gebogenen Radabdeckung und der flachen Platte verschweißt sind.Sie bestehen alle aus Stahlblech und wurden statischen und dynamischen Gleichgewichtskorrekturen unterzogen.Die Luftleistung ist gut, der Wirkungsgrad hoch und der Betrieb stabil.
(2) Das Gehäuse ist ein schneckenförmiger Körper, der mit gewöhnlichen Stahlplatten verschweißt ist.Das Gehäuse wird in zwei verschiedenen Ausführungen hergestellt.Das Gehäuse Nr. 2,8–12,5 ist als Ganzes gefertigt und kann nicht zerlegt werden.Die Gehäuse Nr. 16 und Nr. 20 bestehen aus zwei offenen Gehäusen, die entlang der horizontalen Ebene der Mittelteilung in zwei Hälften geteilt und durch Bolzen verbunden sind.
(3) Der Lufteinlass besteht aus einer konvergenten linienförmigen Gesamtstruktur, die an der Seite des Lüfters installiert ist, und der Querschnitt parallel zur Axialrichtung weist eine gekrümmte Form auf, wodurch das Gas in das Laufrad gelangen kann reibungslos, und der Verlust ist gering.
(4) Der Getriebeteil besteht aus Hauptwelle, Lagerkasten, Wellenlager, Riemenrad oder Kupplung.
Nutzung des Ventilators
Der Betrieb ist nur im einwandfreien Zustand des Ventilators zulässig.
Es ist erforderlich, jeden Teil des Lüfters auf Normalität zu prüfen, falls der Lüfter bei der Wartung anläuft.
Der Ventilator muss regelmäßig gereinigt werden und Staub, Schmutz und andere Verunreinigungen in der Förderleitung müssen in regelmäßigen Abständen entfernt werden, um Rost vorzubeugen.
Es ist nicht zulässig, den Ventilator während des Betriebs zu reparieren.
Eine Drosselvorrichtung kann zur Regulierung verwendet werden, wenn ein übermäßiger Durchfluss vorliegt, der den Betriebsanforderungen nicht entspricht, oder wenn in kurzer Zeit ein geringerer Durchfluss erforderlich ist.
Im Falle einer Anomalie während des Startens, Herunterfahrens oder Betriebs muss der Ventilator zur Inspektion sofort angehalten werden.
Leistungsparameter des Lüfters
4-68 Typ Nr.6.3C Leistungsparametertabelle
Spulengeschwindigkeit U/min | Nummer | Pa | fließen m3/h | Interner Wirkungsgrad % | Innere Kraft kw | Erforderliche Leistung kw | Elektromotor | Dreiecksgürtel | |||
Modell | Leistung kw | Modell | Die Anzahl der | Innenumfang | |||||||
2240 | 1 | 3159 | 12852 | 84.8 | 13.29 | 16.09 | Y180M-2 | 22 | B | 5 | 1800 |
2 | 3108 | 14511 | 88.1 | 14.22 | 17.21 | ||||||
3 | 3030 | 16169 | 90.5 | 15.03 | 18.19 | ||||||
4 | 2893 | 17828 | 91.4 | 15.67 | 18.96 | ||||||
5 | 2706 | 19486 | 90.2 | 16.24 | 19.65 | ||||||
6 | 2490 | 21144 | 85.9 | 16.89 | 20.44 | ||||||
7 | 2196 | 22803 | 81.3 | 17.11 | 20.80 | ||||||
2000 | 1 | 2510 | 11476 | 84.8 | 9.43 | 11.42 | Y160M2-2 | 15 | B | 4 | 1800 |
2 | 2481 | 12956 | 88.1 | 10.13 | 12.27 | ||||||
3 | 2412 | 14437 | 90.5 | 10.69 | 12.94 | ||||||
4 | 2304 | 15917 | 91.4 | 11.15 | 13.49 | ||||||
5 | 2157 | 17398 | 90.2 | 11.56 | 14.00 | ||||||
6 | 1971 | 18879 | 85.9 | 12.03 | 14.56 | ||||||
7 | 1755 | 20359 | 81.3 | 12.21 | 14.78 | ||||||
1800 | 1 | 2040 | 10328 | 84.8 | 6.90 | 8.35 | Y160M1-2 | 11 | B | 3 | 1800 |
2 | 2010 | 11660 | 88.1 | 7.39 | 8.94 | ||||||
3 | 1951 | 12993 | 90.5 | 7.78 | 9.42 | ||||||
4 | 1863 | 14325 | 91.4 | 8.11 | 9.82 | ||||||
5 | 1745 | 15658 | 90.2 | 8.41 | 10.19 | ||||||
6 | 1588 | 16991 | 85.9 | 8.73 | 10.56 | ||||||
7 | 1422 | 18324 | 81.3 | 8.90 | 10.77 | ||||||
1600 | 1 | 1608 | 9180 | 84.8 | 4.83 | 5.85 | Y132S2-2 | 7.5 | B | 2 | 1800 |
2 | 1588 | 10365 | 88.1 | 5.19 | 6.28 | ||||||
3 | 1549 | 11550 | 90.5 | 5.49 | 6.65 | ||||||
4 | 1471 | 12734 | 91.4 | 5.69 | 6.89 | ||||||
5 | 1382 | 13918 | 90.2 | 5.92 | 7.17 | ||||||
6 | 1255 | 1510, 3 | 85.9 | 6.13 | 7.42 | ||||||
7 | 1117 | 16287 | 81.3 | 6.22 | 7.53 | ||||||
1400 | 1 | 1235 | 8032 | 84.8 | 3.25 | 4.10 | Y132S-4 | 5.5 | B | 2 | 1800 |
2 | 1216 | 9069 | 88.1 | 3.48 | 4.39 | ||||||
3 | 1186 | 10105 | 90.5 | 3.68 | 4.65 | ||||||
4 | 1127 | 11142 | 91.4 | 3.82 | 4.82 | ||||||
5 | 1059 | 12178 | 90.2 | 3.97 | 5.02 | ||||||
6 | 961 | 13215 | 85.9 | 4.11 | 5.19 | ||||||
7 | 863 | 14251 | 81.3 | 4.20 | 5.31 | ||||||
1250 | 1 | 980 | 7172 | 84.8 | 2.30 | 2.91 | Y112M-4 | 4 | B | 2 | 1800 |
2 | 970 | 8098 | 88.1 | 2.48 | 3.13 | ||||||
3 | 941 | 9024 | 90.5 | 2.61 | 3.29 | ||||||
4 | 902 | 9949 | 91.4 | 2.73 | 3.44 | ||||||
5 | 843 | 10874 | 90.2 | 2.82 | 3.57 | ||||||
6 | 764 | 11799 | 85.9 | 2.92 | 3.69 | ||||||
7 | 686 | 12724 | 81.3 | 2.98 | 3.77 | ||||||
1120 | 1 | 784 | 6426 | 84.8 | 1.65 | 2.26 | Y100L2-4 | 3 | B | 2 | 1800 |
2 | 774 | 7255 | 88.1 | 1.77 | 2.42 | ||||||
3 | 755 | 8085 | 90.5 | 1.87 | 2.56 | ||||||
4 | 725 | 8913 | 91.4 | 1.97 | 2.69 | ||||||
5 | 676 | 9743 | 90.2 | 2.03 | 2.78 | ||||||
6 | 617 | 10572 | 85.9 | 2.11 | 2.88 | ||||||
7 | 549 | 11401 | 81.3 | 2.14 | 2.93 | ||||||
1000 | 1 | 627 | 5737 | 84.8 | 1.18 | 1.61 | Y100L1-4 | 2.2 | A | 2 | 1800 |
2 | 617 | 6478 | 88.1 | 1.26 | 1.73 | ||||||
3 | 607 | 7218 | 90.5 | 1.35 | 1.84 | ||||||
4 | 578 | 7958 | 91.4 | 1.40 | 1.91 | ||||||
5 | 539 | 8699 | 90.2 | 1.44 | 1.97 | ||||||
6 | 490 | 9439 | 85.9 | 1.50 | 2.05 | ||||||
7 | 441 | 10179 | 81.3 | 1.53 | 2.09 | ||||||
900 | 1 | 509 | 5164 | 84.8 | 0.862 | 1.27 | Y90L-4 | 1.5 | A | 2 | 1800 |
2 | 500 | 5830 | 88.1 | 0.919 | 1.35 | ||||||
3 | 490 | 6497 | 90.5 | 0.978 | 1.44 | ||||||
4 | 470 | 7163 | 91.4 | 1.02 | 1.40 | ||||||
5 | 441 | 7829 | 90.2 | 1.06 | 1.46 | ||||||
6 | 402 | 8496 | 85.9 | 1.10 | 1.51 | ||||||
7 | 353 | 9162 | 81.3 | 1.10 | 1.51 | ||||||
800 | 1 | 402 | 4590 | 84.8 | 0.60 | 0.89 | Y90S-4 | 1.1 | A | 2 | 1800 |
2 | 392 | 5182 | 88.1 | 0.64 | 0.94 | ||||||
3 | 382 | 5775 | 90.5 | 0.68 | 1.00 | ||||||
4 | 372 | 6367 | 91.4 | 0.72 | 1.06 | ||||||
5 | 343 | 6959 | 90.2 | 0.74 | 1.08 | ||||||
6 | 313 | 7552 | 85.9 | 0.77 | 1.13 | ||||||
7 | 284 | 8144 | 81.3 | 0.79 | 1.17 |
4-68 Typ Nr.8C-Leistungsparametertabelle
Spulengeschwindigkeit U/min | Nummer | Pa | fließen m3/h | Interne Effizienz % | Innere Kraft KW | Erforderliche Leistung KW | Elektromotor | Dreiecksgürtel | |||
Modell | KW | Modell | Die Anzahl der | Innenumfang | |||||||
1800 | 1 2 3 4 5 6 7 | 3314 3265 3177 3030 2834 2589 2314 | 21830 24559 27288 30016 32745 35474 38202 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 23.45 25.08 26.46 27.48 28.38 29.42 29.80 | 28.4 30.4 32.0 33.3 34.3 35.61 36.1 | Y200L2-2 | 37 | B | 7 | 3150 |
1600 | 1 2 , 3 4 5 6 7 | 2618 2579 2510 2392 2235 2049 1833 | 19404 21830 24256 26681 29108 31532 33958 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 16.46 17.61 18.58 19.29 19.90 20.70 20.98 | 19.93 21.3 22.5 23.4 24.1 15.1 25.4 | Y200L1-2 | 30 | B | 5 | 3150 |
1400 | 1 2 3 4 5 6 7 | 2009 1970 1921 1833 1715 1568 1401 | 16979 19101 21224 23346 25468 27591 29713 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 11.06 11.78 12.46 12.94 13.37 13.87 14.04 | 13.4 14.3 15.1 15.7 16.2 16.8 17.0 | Y180M-4 | 18.5 | B | 4 | 3150 |
1250 | 1 2 3 4 5 6 7 | 1597 1568 1529 1460 1362 1245 1117 | 15159 17054 18949 20844 22739 24634 26528 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 7.85 8.42 8.85 9.20 9.48 9.83 9.99 | 9.5 10.1 10.7 11.1 11.5 11.9 12.1 | Y160L-4 | 15 | B | 3 | 2500 |
1120 | 1 2 3 4 5 6 7 | 1284 1264 1225 1176 1098 1000 892 | 13583 15281 16979 18677 20375 22073 23770 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 5.65 6.05 6.35 6.64 6.84 7.07 7.15 | 6.8 7.3 7.7 8.0 8.3 8.6 8.7 | Y160M-4 | 11 | B | 2 | 2500 |
1000 | 1 2 3 4 5 6 7 | 1019 1009 980 931 872 794 715 | 12128 13644 15160 16676 18192 19708 21224 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 4.00 4.31 4.54 4.70 4.86 5.01 5.12 | 5.1 5.4 5.7 5.9 6.1 6.1 6.2 | Y132M-4 | 7.5 | B | 2 | 2000 |
900 | 1 2 3 4 5 6 7 | 833 813 794 755 706 647 578 | 10915 12279 13644 15008 16373 17738 19101 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 2.95 3.13 3.31 3.42 3.54 3.68 3.72 | 3.7 4.0 4.2 4.1 4.5 4.7 4.7 | Y132S-4 | 5.5 | B | 2 | 2000 |
800 | 1 2 3 4 5 6 7 | 657 637 627 598 558 509 460 | 9702 10915 12128 13340 14554 15767 16979 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 2.07 2.18 2.32 2.41 2.49 2.58 2.64 | 2.6 2.8 2.9 3.0 3.1 3.3 3.3 | Y112M-4 | 4 | B | 2 | 2000 |
710 | 1 2 3 4 5 6 7 | 519 509 490 470 441 402 362 | 8611 9687 10763 11840 12916 13992 15069 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 1.45 1.52 1.61 1.68 1.74 1.80 1.84 | 2.0 2.1 2.2 2.3 2.4 2.5 2.5 | Y100L2-4 | 3 | B | 2 | 2000 |
630 | 1 2 3 4 5 6 7 | 402 402 392 372 343 313 284 | 7641 8596 9551 10506 11461 12416 13371 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 1.00 1.08 1.14 1.18 1.20 1.25 1.28 | 1.4 1.5 1.6 1.6 1.6 1.7 1.7 | Y100L1-4 | 2.2 | B | 2 | 2000 |
4-68 Typ Nr.10C-Leistungsparametertabelle
Spulengeschwindigkeit U/min | Nummer | Pa | fließen m3/h | Interne Effizienz % | Innere Kraft KW | Erforderliche Leistung KW | Elektromotor | |
Modell | KW | |||||||
1250 | 1 2 3 4 5 6 7 | 2558 2499 2421 2313 2166 1988 1793 | 30543 34235 37936 41637 45338 49040 52740 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 24.8 26.3 27.7 28.8 29.7 30.6 31.0 | 30.0 31.9 33.5 34.8 35.9 37.1 37.6 | Y225S-4 | 37 |
1120 | 1 2 3 4 5 6 7 | 2048 2009 1940 1852 1735 1567 1441 | 27358 30674 33990 37307 40623 43939 47256 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 17.8 19.0 19.9 20.6 21.3 22.0 22.3 | 21.5 23.0 24.1 25.0 25.8 26.7 27.0 | Y200L-4 | 30 |
1000 | 1 2 3 4 5 6 7 | 1637 1597 1548 1480 1382 1274 1147 | 24427 27388 30349 33310 36270 39233 42192 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 12.7 13.5 14.2 14.7 15.1 15.7 15.9 | 15.4 16.3 17.1 17.8 18.3 19.0 19.2 | Y180L-4 | 22 |
900 | 1 2 3 4 5 6 7 | 1323 1294 1254 1196 1127 1029 931 | 21984 24649 27314 29978 32644 35308 37974 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 9.23 9.8 10.3 10.7 11.1 11.4 11.6 | 11.2 11.9 12.5 13.0 13.5 13.8 14.0 | Y160L-4 | 15 |
800 | 1 2 3 4 5 6 7 | 1049 1019 990 941 882 813 735 | 19541 21910 24279 26648 29017 31385 33754 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 6.50 6.87 7.24 7.49 7.73 8.02 8.14 | 7.87 9.31 8.77 9.07 9.36 9.70 9.85 | Y160M-4 | 11 |
710 | 1 2 3 4 5 6 7 | 823 804 784 745 696 647 578 | 17343 19446 21548 23650 25752 27854 29956 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 4.53 4.81 5.09 5.26 5.41 5.66 5.68 | 5.72 6.07 6.16 6.37 6.55 6.85 6.88 | Y132M-4 | 7.5 |
630 | 1 2 3 4 5 6 7 | 647 637 617 588 549 509 460 | 15389 17254 19119 20985 22850 24716 26581 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 3.16 3.38 3.56 3.69 3.79 3.95 4.02 | 3.99 4.27 4.49 4.66 4.78 5.00 6.40 | Y132S-4 | 5.5 |
560 | 1 2 3 4 5 6 7 | 509 500 490 460 431 402 302 | 13679 15337 16995 18654 20311 21969 23627 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 2.21 2.36 2.51 2.57 2.65 2.77 2.81 | 2.79 2.98 3.17 3.24 3.34 3.50 3.57 | Y112M-4 | 4 |
500 | 1 2 3 4 5 6 7 | 411 402 392 372 343 313 284 | 12214 13694 15175 16655 18135 19616 21096 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 1.59 1.69 1.78 1.85 1.87 1.93 1.97 | 2.01 2.14 2.26 2.34 2.37 2.44 2.48 | Y100M-4 | 3 |
4-68 Typ Nr.12,5C-Leistungsparametertabelle
Spulengeschwindigkeit U/min | Nummer | Pa | fließen m3/h | Interne Effizienz % | Innere Kraft KW | Erforderliche Leistung KW | Elektromotor | Dreiecksgürtel | |||
mdoel | KW | Modell | Die Anzahl der | Innenumfang | |||||||
1120 | 1 2 3 4 5 6 7 | 3206 3138 3040 2902 2716 2500 2255 | 53434 29912 66388 72865 79342 85819 92296 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 54.32 57.82 60.79 63.16 65.06 67.34 68.25 | 65.76 69.99 73.59 76.45 78.75 81.51 82.62 | Y280S-4 | 75 | D | 6 | 4000 |
Y280M-4 | 90 | ||||||||||
1000 | 1 2 3 4 5 6 7 | 2559 2500 2422 2314 2167 1990 1794 | 47710 53492 29276 65058 70841 76624 82407 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 38.71 41.14 43.25 44.96 46.34 47.86 48.49 | 46.86 49.80 52.35 54.43 56.10 57.94 58.70 | Y250M-4 | 55 | C | 8 | 4000 |
Y280S-4 | 75 | ||||||||||
900 | 1 2 3 4 5 6 7 | 2069 2030 1961 1873 1755 1618 1451 | 42938 48144 53348 58552 63758 68962 74166 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 28.17 30.06 31.51 32.75 33.78 35.01 35.29 | 34.10 36.38 38.15 39.64 40.90 42.39 42.72 | Y280S-6 | 45 | C | 6 | 4000 |
800 | 1 2 3 4 5 6 7 | 1637 1598 1549 1480 1382 1274 1147 | 38168 42794 47424 52046 56673 61300 65926 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 19.82 21.04 22.13 23.01 23.65 24.52 24.80 | 23.99 25.47 26.79 27.06 28.63 29.68 30.02 | Y225M-6 | 30 | C | 4 | 4000 |
710 | 1 2 3 4 5 6 7 | 1284 1265 1225 1167 1088 1000 902 | 33874 37980 42086 46191 50297 54403 58509 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 13.80 14.78 15.54 16.10 16.50 17.07 17.31 | 16.70 17.89 18.81 19.48 20.01 20.67 20.95 | Y200L2-6 | 22 | C | 3 | 4000 |
630 | 1 2 3 4 5 6 7 | 1010 990 961 912 863 794 706 | 30057 33700 37344 40987 44630 48273 51917 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 9.62 10.27 10.81 11.16 11.62 12.03 12.02 | 11.75 12.43 13.09 13.51 14.07 14.57 14.55 | Y180L-6 | 15 | C | 2 | 4000 |
560 | 1 2 3 4 5 6 7 | 804 784 755 725 676 627 558 | 26717 29956 33194 36433 39671 42910 46148 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 6.81 7.23 7.55 7.89 8.10 8.45 8.46 | 8.24 8.75 9.14 9.56 9.81 10.23 10.24 | Y160L-6, | 11 | C | 2 | 3550 |
500 | 1 2 3 4 5 6 7 | 637 627 608 578 539 500 451 | 23855 26746 29638 32529 35421 38312 41204 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 4.82 5.16 5.43 5.62 5.77 6.01 6.09 | 6.60 6.25 6.57 6.80 6.98 7.28 7.38 | Y160M-6 | 7.5 | C | 2 | 3550 |
450 | 1 2 3 4 5 6 7 | 519 509 490 470 441 402 362 | 21469 24071 26674 29276 31879 34481 37083 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 3.54 3.77 3.94 4.11 4.24 4.35 4.41 | 4.47 4.76 4.98 5.19 5.37 5.49 5.57 | Y132M2-6 | 5.5 | C | 2 | 3550 |
400 | 1 2 3 4 5 6 7 | 411 402 392 372 343 313 284 | 19084 21397 23710 26023 28337 30650 32963 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 2.49 2.65 2.80 2.90 2.94 3.02 3.07 | 3.14 3.34 3.54 3.66 3.71 3.81 3.88 | Y132M1-6 | 4 | C | 2 | 3550 |
4-68 Typ Nr.16B Leistungsparametertabelle
Spulengeschwindigkeit U/min | Nummer | Pa | fließen m3/h | Interne Effizienz % | Innere Kraft KW | Erforderliche Leistung KW | Elektromotor | |
Modell | KW | |||||||
960 | 1 2 3 4 5 6 7 | 3863 3775 3658 3941 3275 3010 2716 | 96052 107694 119337 130980 142623 154265 165908 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 118 125 132 137 141 146 148 | 142 151 160 165 171 176 179 | Y355M2-6 | 200 |
800 | 1 2 3 4 5 6 7 | 2678 2628 2540 2422 2275 2088 1882 | 80043 89745 99448 109150 118852 128554 138257 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 68 73 76 79 82 84 85 | 83 88 92 96 99 102 103 | Y315M1-6 | 90 |
Y315M2-6 | 110 | |||||||
710 | 1 2 3 4 5 6 7 | 2118 2069 2000 1912 1794 1647 1480 | 71038 79649 88260 96871 105481 114092 122703 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 48 51 53 55 57 59 60 | 58 61 64 67 69 71 72 | Y315S-6 | 75 |
630 | 1 2 3 4 5 6 7 | 1667 1627 1578 1500 1412 1294 1167 | 93034 70675 78315 85956 93596 101237 108877 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 33 35 37 39 40 41 42 | 40 43 45 47 48 50 50 | Y280M-6 | 55 |
560 | 1 2 3 4 5 6 7 | 1314 1284 1245 1186 1117 1019 921 | 56030 62822 69613 76405 83197 89988 96780 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 23.3 24.8 26.1 27.1 28.1 28.8 29.3 | 28.3 30.0 31.6 32.8 34.0 34.9 35.4 | Y250M-6 | 37 |
500 | 1 2 3 4 5 6 7 | 1049 1029 990 951 892 813 735 | 50027 56091 62155 68219 74283 80346 86410 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 16.6 17.8 18.5 19.4 20.0 20.5 20.8 | 20.1 21.5 22.4 23.5 24.2 24.8 25.2 | Y225M-6 | 30 |
450 | 1 2 3 4 5 6 7 | 853 833 804 764 715 657 598 | 45024 50482 55939 61397 66854 72312 77769 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 12.2 12.9 13.5 14.0 14.4 14.9 15.3 | 14.7 15.7 16.4 17.0 17.5 18.0 18.5 | Y200L1-6 | 18.5 |
400 | 1 2 3 4 5 6 7 | 666 657 637 608 568 519 470 | 40022 44873 49724 54575 59426 64277 69128 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 8.50 9.07 9.55 9.91 10.2 10.5 10.7 | 10.2 11.0 11.6 12.0 12.4 12.7 12.9 | Y180L-6 | 15 |
355 | 1 2 3 4 5 6 7 | 529 519 500 480 451 411 372 | 35519 39825 44130 48435 52741 57046 61351 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 5.96 6.37 6.65 6.95 7.18 7.37 7.50 | 7.22 7.71 8.05 8.41 8.69 8.92 9.07 | Y160L-6 | 11 |
315 | 1 2 3 4 5 6 7 | 411 402 392 372 353 323 294 | 31517 35337 39158 42978 46798 50618 54439 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 4.12 4.38 4.63 4.78 4.99 5.14 5.25 | 5.2 5.5 5.8 6.0 6.3 6.49 6.62 | Y160M-6 | 7.5 |
4-68 Typ Nr.20B Leistungsparametertabelle
Spulengeschwindigkeit U/min | Nummer | Pa | fließen m3/h | Interne Effizienz % | Innere Kraft KW | Erforderliche LeistungKW | Elektromotor | |
Modell | KW | |||||||
710 | 1 2 3 4 5 6 7 | 3304 3226 3128 2981 2794 2569 2324 | 138747 155565 172383 189200 206018 222836 239654 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 145 154 162 168 174 180 183 | 176 187 197 204 210 217 221 | Y355M-8 | 220 |
630 | 1 2 3 4 5 6 7 | 2598 2540 2461 2353 2206 2030 1824 | 123113 138036 152959 197882 182805 197728 212650 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 101 108 1, 13 118 122 126 127 | 123 131 137 143 147 151 154 | Y355M2-8 | 160 |
560 | 1 2 3 4 5 6 7 | 2059 2010 1951 1853 1745 1598 1441 | 109434 122699 135964 149228 162493 175758 189023 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 71.4 75.9 79.9 82.2 85.6 88.2 89.3 | 86.5 91.8 96.7 100 104 107 108 | Y315M3-8 | 110 |
500 | 1 2 3 4 5 6 7 | 1637 1598 1549 1480 1392 1274 1147 | 97709 109553 121396 133240 145083 156927 168770 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 50.7 53.8 56.7 58.9 61.0 62.8 63.5 | 61.4 65.2 68.6 71.3 73.8 76.0 76.9 | Y315M2-8 | 75 |
450 | 1 2 3 4 5 6 7 | 1323 1294 1255 1196 1127 1029 | 87938 98597 109257 119916 130575 141234 151893 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 36.9 39.3 41.3 42.8 44.4 45.6 46.4 | 44.7 47.5 50.0 51.9 53.8 55.2 56.2 | Y315S-8 | 55 |
400 | 1 2 3 4 5 6 7 | 1049 1029 990 951 892 813 735 | 78167 87642 97117 106592 116067 125541 135016 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 26 27.8 29 30.3 31.3 32.1 32.6 | 31.5 33.6 35.1 36.7 37.8 38.8 39.4 | Y280M-8 | 45 |
355 | 1 2 3 4 5 6 7 | 823 804 784 745 696 647 578 | 69373 77782 86191 94600 103009 111418 119827 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 18.1 19.2 20.4 21.1 21.6 22.6 22.7 | 21.9 23.3 24.7 25.5 26.2 27.4 27.5 | Y250M-8 | 30 |
315 | 1 2 3 4 5 6 7 | 647 637 617 588 549 509 460 | 61557 69018 76480 83941 91402 98864 106325 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 12.6 13.5 14.2 14.7 15.2 15.8 16.1 | 15.3 16.4 17.2 17.9 18.3 19.2 19.5 | Y225M-8 | 22 |
280 | 1 2 3 4 5 6 7 | 509 500 490 460 431 402 362 | 54717 61349 67982 74614 81247 87879 94511 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 8.85 9.44 10.04 10.27 10.58 11.09 11.24 | 10.7 11.42 12.15 12.43 12.81 13.42 13.61 | Y200L-8 | 15 |
250 | 1 2 3 4 5 6 7 | 411 402 392 372 343 323 284 | 48855 54776 60698 66620 72542 78463 84385 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 6.38 6.77 7.71 7.41 7.52 7.97 7.87 | 7.72 8.20 8.68 8.97 9.10 9.65 9.52 | Y180L-8 | 11 |
4-68 Explosionsgeschützter Radialventilator B4-68 Anwendung
Der Radialventilator 4-68 kann zur Innenbelüftung in allgemeinen Fabriken und großen Gebäuden eingesetzt werden.Es kann zur Gaseingabe oder Gasausgabe verwendet werden.Das zu transportierende Gas sollte Luft mit einer Temperatur von nicht mehr als 80 °C und andere unnatürliche Gase sein, die für den Menschen harmlos und für Stahlmaterialien nicht korrosiv sind.Das Gas darf keine viskosen Stoffe enthalten und die enthaltenen Staub- und Hartpartikel dürfen nicht mehr als 150 mg/m2 betragen.
Typ
Von der Seite des Motors aus gesehen dreht sich das Laufrad im Uhrzeigersinn, was als rechtsdrehender Lüfter bezeichnet wird, der durch „rechts“ dargestellt wird;Wenn sich das Laufrad gegen den Uhrzeigersinn dreht, spricht man von einem linksdrehenden Lüfter, der durch „links“ dargestellt wird.Die Austrittsposition des Ventilators wird durch den Winkel des Luftaustritts des Gehäuses ausgedrückt.Maschinen Nr. 2,8 bis 6,3 Alle werden beim Verlassen des Werks in einer Form hergestellt, und der Benutzer kann sie entsprechend den Anforderungen an der erforderlichen Luftauslassposition installieren, ohne dass dies bei der Bestellung angegeben werden muss.Der Einstellbereich der Luftauslassposition der Maschine Nr. N08~12,5 beträgt 0°~22,5°, das Intervall beträgt 45°;Die Luftauslässe der Maschinennummern N016 und 20 bestehen aus 0°, 90°, 225°, drei festen Positionen, die nicht eingestellt werden können und bei der Bestellung angegeben werden müssen.
Es gibt vier Übertragungsmodi des Lüfters: A, B, C und D. Nr. 2.8-5 verwendet ein Getriebe vom Typ A, N06.3-12.5 verwendet ein Getriebe vom Typ C und D und N016 und 20 verwenden ein Getriebe vom Typ D Übertragung.
Struktur
Ventilatoren vom Typ 4-68 mit den Maschinennummern N02.8~5 bestehen hauptsächlich aus Laufrädern, Gehäusen, Lufteinlässen und anderen Teilen, die über direkt angeschlossene Motoren verteilt sind.Nc6.3~20 verfügen zusätzlich zu den oben genannten Teilen auch über Getriebeteile.
(1) Das Laufrad besteht aus 12 nach hinten geneigten, flügelförmigen Schaufeln, die zwischen der gebogenen Radabdeckung und der flachen Platte verschweißt sind.Sie bestehen alle aus Stahlblech und wurden statischen und dynamischen Gleichgewichtskorrekturen unterzogen.Die Luftleistung ist gut, der Wirkungsgrad hoch und der Betrieb stabil.
(2) Das Gehäuse ist ein schneckenförmiger Körper, der mit gewöhnlichen Stahlplatten verschweißt ist.Das Gehäuse wird in zwei verschiedenen Ausführungen hergestellt.Das Gehäuse Nr. 2,8–12,5 ist als Ganzes gefertigt und kann nicht zerlegt werden.Die Gehäuse Nr. 16 und Nr. 20 bestehen aus zwei offenen Gehäusen, die entlang der horizontalen Ebene der Mittelteilung in zwei Hälften geteilt und durch Bolzen verbunden sind.
(3) Der Lufteinlass besteht aus einer konvergenten linienförmigen Gesamtstruktur, die an der Seite des Lüfters installiert ist, und der Querschnitt parallel zur Axialrichtung weist eine gekrümmte Form auf, wodurch das Gas in das Laufrad gelangen kann reibungslos, und der Verlust ist gering.
(4) Der Getriebeteil besteht aus Hauptwelle, Lagerkasten, Wellenlager, Riemenrad oder Kupplung.
Nutzung des Ventilators
Der Betrieb ist nur im einwandfreien Zustand des Ventilators zulässig.
Es ist erforderlich, jeden Teil des Lüfters auf Normalität zu prüfen, falls der Lüfter bei der Wartung anläuft.
Der Ventilator muss regelmäßig gereinigt werden und Staub, Schmutz und andere Verunreinigungen in der Förderleitung müssen in regelmäßigen Abständen entfernt werden, um Rost vorzubeugen.
Es ist nicht zulässig, den Ventilator während des Betriebs zu reparieren.
Eine Drosselvorrichtung kann zur Regulierung verwendet werden, wenn ein übermäßiger Durchfluss vorliegt, der den Betriebsanforderungen nicht entspricht, oder wenn in kurzer Zeit ein geringerer Durchfluss erforderlich ist.
Im Falle einer Anomalie während des Startens, Herunterfahrens oder Betriebs muss der Ventilator zur Inspektion sofort angehalten werden.
Leistungsparameter des Lüfters
4-68 Typ Nr.6.3C Leistungsparametertabelle
Spulengeschwindigkeit U/min | Nummer | Pa | fließen m3/h | Interner Wirkungsgrad % | Innere Kraft kw | Erforderliche Leistung kw | Elektromotor | Dreiecksgürtel | |||
Modell | Leistung kw | Modell | Die Anzahl der | Innenumfang | |||||||
2240 | 1 | 3159 | 12852 | 84.8 | 13.29 | 16.09 | Y180M-2 | 22 | B | 5 | 1800 |
2 | 3108 | 14511 | 88.1 | 14.22 | 17.21 | ||||||
3 | 3030 | 16169 | 90.5 | 15.03 | 18.19 | ||||||
4 | 2893 | 17828 | 91.4 | 15.67 | 18.96 | ||||||
5 | 2706 | 19486 | 90.2 | 16.24 | 19.65 | ||||||
6 | 2490 | 21144 | 85.9 | 16.89 | 20.44 | ||||||
7 | 2196 | 22803 | 81.3 | 17.11 | 20.80 | ||||||
2000 | 1 | 2510 | 11476 | 84.8 | 9.43 | 11.42 | Y160M2-2 | 15 | B | 4 | 1800 |
2 | 2481 | 12956 | 88.1 | 10.13 | 12.27 | ||||||
3 | 2412 | 14437 | 90.5 | 10.69 | 12.94 | ||||||
4 | 2304 | 15917 | 91.4 | 11.15 | 13.49 | ||||||
5 | 2157 | 17398 | 90.2 | 11.56 | 14.00 | ||||||
6 | 1971 | 18879 | 85.9 | 12.03 | 14.56 | ||||||
7 | 1755 | 20359 | 81.3 | 12.21 | 14.78 | ||||||
1800 | 1 | 2040 | 10328 | 84.8 | 6.90 | 8.35 | Y160M1-2 | 11 | B | 3 | 1800 |
2 | 2010 | 11660 | 88.1 | 7.39 | 8.94 | ||||||
3 | 1951 | 12993 | 90.5 | 7.78 | 9.42 | ||||||
4 | 1863 | 14325 | 91.4 | 8.11 | 9.82 | ||||||
5 | 1745 | 15658 | 90.2 | 8.41 | 10.19 | ||||||
6 | 1588 | 16991 | 85.9 | 8.73 | 10.56 | ||||||
7 | 1422 | 18324 | 81.3 | 8.90 | 10.77 | ||||||
1600 | 1 | 1608 | 9180 | 84.8 | 4.83 | 5.85 | Y132S2-2 | 7.5 | B | 2 | 1800 |
2 | 1588 | 10365 | 88.1 | 5.19 | 6.28 | ||||||
3 | 1549 | 11550 | 90.5 | 5.49 | 6.65 | ||||||
4 | 1471 | 12734 | 91.4 | 5.69 | 6.89 | ||||||
5 | 1382 | 13918 | 90.2 | 5.92 | 7.17 | ||||||
6 | 1255 | 1510, 3 | 85.9 | 6.13 | 7.42 | ||||||
7 | 1117 | 16287 | 81.3 | 6.22 | 7.53 | ||||||
1400 | 1 | 1235 | 8032 | 84.8 | 3.25 | 4.10 | Y132S-4 | 5.5 | B | 2 | 1800 |
2 | 1216 | 9069 | 88.1 | 3.48 | 4.39 | ||||||
3 | 1186 | 10105 | 90.5 | 3.68 | 4.65 | ||||||
4 | 1127 | 11142 | 91.4 | 3.82 | 4.82 | ||||||
5 | 1059 | 12178 | 90.2 | 3.97 | 5.02 | ||||||
6 | 961 | 13215 | 85.9 | 4.11 | 5.19 | ||||||
7 | 863 | 14251 | 81.3 | 4.20 | 5.31 | ||||||
1250 | 1 | 980 | 7172 | 84.8 | 2.30 | 2.91 | Y112M-4 | 4 | B | 2 | 1800 |
2 | 970 | 8098 | 88.1 | 2.48 | 3.13 | ||||||
3 | 941 | 9024 | 90.5 | 2.61 | 3.29 | ||||||
4 | 902 | 9949 | 91.4 | 2.73 | 3.44 | ||||||
5 | 843 | 10874 | 90.2 | 2.82 | 3.57 | ||||||
6 | 764 | 11799 | 85.9 | 2.92 | 3.69 | ||||||
7 | 686 | 12724 | 81.3 | 2.98 | 3.77 | ||||||
1120 | 1 | 784 | 6426 | 84.8 | 1.65 | 2.26 | Y100L2-4 | 3 | B | 2 | 1800 |
2 | 774 | 7255 | 88.1 | 1.77 | 2.42 | ||||||
3 | 755 | 8085 | 90.5 | 1.87 | 2.56 | ||||||
4 | 725 | 8913 | 91.4 | 1.97 | 2.69 | ||||||
5 | 676 | 9743 | 90.2 | 2.03 | 2.78 | ||||||
6 | 617 | 10572 | 85.9 | 2.11 | 2.88 | ||||||
7 | 549 | 11401 | 81.3 | 2.14 | 2.93 | ||||||
1000 | 1 | 627 | 5737 | 84.8 | 1.18 | 1.61 | Y100L1-4 | 2.2 | A | 2 | 1800 |
2 | 617 | 6478 | 88.1 | 1.26 | 1.73 | ||||||
3 | 607 | 7218 | 90.5 | 1.35 | 1.84 | ||||||
4 | 578 | 7958 | 91.4 | 1.40 | 1.91 | ||||||
5 | 539 | 8699 | 90.2 | 1.44 | 1.97 | ||||||
6 | 490 | 9439 | 85.9 | 1.50 | 2.05 | ||||||
7 | 441 | 10179 | 81.3 | 1.53 | 2.09 | ||||||
900 | 1 | 509 | 5164 | 84.8 | 0.862 | 1.27 | Y90L-4 | 1.5 | A | 2 | 1800 |
2 | 500 | 5830 | 88.1 | 0.919 | 1.35 | ||||||
3 | 490 | 6497 | 90.5 | 0.978 | 1.44 | ||||||
4 | 470 | 7163 | 91.4 | 1.02 | 1.40 | ||||||
5 | 441 | 7829 | 90.2 | 1.06 | 1.46 | ||||||
6 | 402 | 8496 | 85.9 | 1.10 | 1.51 | ||||||
7 | 353 | 9162 | 81.3 | 1.10 | 1.51 | ||||||
800 | 1 | 402 | 4590 | 84.8 | 0.60 | 0.89 | Y90S-4 | 1.1 | A | 2 | 1800 |
2 | 392 | 5182 | 88.1 | 0.64 | 0.94 | ||||||
3 | 382 | 5775 | 90.5 | 0.68 | 1.00 | ||||||
4 | 372 | 6367 | 91.4 | 0.72 | 1.06 | ||||||
5 | 343 | 6959 | 90.2 | 0.74 | 1.08 | ||||||
6 | 313 | 7552 | 85.9 | 0.77 | 1.13 | ||||||
7 | 284 | 8144 | 81.3 | 0.79 | 1.17 |
4-68 Typ Nr.8C-Leistungsparametertabelle
Spulengeschwindigkeit U/min | Nummer | Pa | fließen m3/h | Interne Effizienz % | Innere Kraft KW | Erforderliche Leistung KW | Elektromotor | Dreiecksgürtel | |||
Modell | KW | Modell | Die Anzahl der | Innenumfang | |||||||
1800 | 1 2 3 4 5 6 7 | 3314 3265 3177 3030 2834 2589 2314 | 21830 24559 27288 30016 32745 35474 38202 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 23.45 25.08 26.46 27.48 28.38 29.42 29.80 | 28.4 30.4 32.0 33.3 34.3 35.61 36.1 | Y200L2-2 | 37 | B | 7 | 3150 |
1600 | 1 2 , 3 4 5 6 7 | 2618 2579 2510 2392 2235 2049 1833 | 19404 21830 24256 26681 29108 31532 33958 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 16.46 17.61 18.58 19.29 19.90 20.70 20.98 | 19.93 21.3 22.5 23.4 24.1 15.1 25.4 | Y200L1-2 | 30 | B | 5 | 3150 |
1400 | 1 2 3 4 5 6 7 | 2009 1970 1921 1833 1715 1568 1401 | 16979 19101 21224 23346 25468 27591 29713 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 11.06 11.78 12.46 12.94 13.37 13.87 14.04 | 13.4 14.3 15.1 15.7 16.2 16.8 17.0 | Y180M-4 | 18.5 | B | 4 | 3150 |
1250 | 1 2 3 4 5 6 7 | 1597 1568 1529 1460 1362 1245 1117 | 15159 17054 18949 20844 22739 24634 26528 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 7.85 8.42 8.85 9.20 9.48 9.83 9.99 | 9.5 10.1 10.7 11.1 11.5 11.9 12.1 | Y160L-4 | 15 | B | 3 | 2500 |
1120 | 1 2 3 4 5 6 7 | 1284 1264 1225 1176 1098 1000 892 | 13583 15281 16979 18677 20375 22073 23770 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 5.65 6.05 6.35 6.64 6.84 7.07 7.15 | 6.8 7.3 7.7 8.0 8.3 8.6 8.7 | Y160M-4 | 11 | B | 2 | 2500 |
1000 | 1 2 3 4 5 6 7 | 1019 1009 980 931 872 794 715 | 12128 13644 15160 16676 18192 19708 21224 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 4.00 4.31 4.54 4.70 4.86 5.01 5.12 | 5.1 5.4 5.7 5.9 6.1 6.1 6.2 | Y132M-4 | 7.5 | B | 2 | 2000 |
900 | 1 2 3 4 5 6 7 | 833 813 794 755 706 647 578 | 10915 12279 13644 15008 16373 17738 19101 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 2.95 3.13 3.31 3.42 3.54 3.68 3.72 | 3.7 4.0 4.2 4.1 4.5 4.7 4.7 | Y132S-4 | 5.5 | B | 2 | 2000 |
800 | 1 2 3 4 5 6 7 | 657 637 627 598 558 509 460 | 9702 10915 12128 13340 14554 15767 16979 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 2.07 2.18 2.32 2.41 2.49 2.58 2.64 | 2.6 2.8 2.9 3.0 3.1 3.3 3.3 | Y112M-4 | 4 | B | 2 | 2000 |
710 | 1 2 3 4 5 6 7 | 519 509 490 470 441 402 362 | 8611 9687 10763 11840 12916 13992 15069 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 1.45 1.52 1.61 1.68 1.74 1.80 1.84 | 2.0 2.1 2.2 2.3 2.4 2.5 2.5 | Y100L2-4 | 3 | B | 2 | 2000 |
630 | 1 2 3 4 5 6 7 | 402 402 392 372 343 313 284 | 7641 8596 9551 10506 11461 12416 13371 | 85.7 88.8 91.0 91.9 90.8 86.7 82.4 | 1.00 1.08 1.14 1.18 1.20 1.25 1.28 | 1.4 1.5 1.6 1.6 1.6 1.7 1.7 | Y100L1-4 | 2.2 | B | 2 | 2000 |
4-68 Typ Nr.10C-Leistungsparametertabelle
Spulengeschwindigkeit U/min | Nummer | Pa | fließen m3/h | Interne Effizienz % | Innere Kraft KW | Erforderliche Leistung KW | Elektromotor | |
Modell | KW | |||||||
1250 | 1 2 3 4 5 6 7 | 2558 2499 2421 2313 2166 1988 1793 | 30543 34235 37936 41637 45338 49040 52740 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 24.8 26.3 27.7 28.8 29.7 30.6 31.0 | 30.0 31.9 33.5 34.8 35.9 37.1 37.6 | Y225S-4 | 37 |
1120 | 1 2 3 4 5 6 7 | 2048 2009 1940 1852 1735 1567 1441 | 27358 30674 33990 37307 40623 43939 47256 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 17.8 19.0 19.9 20.6 21.3 22.0 22.3 | 21.5 23.0 24.1 25.0 25.8 26.7 27.0 | Y200L-4 | 30 |
1000 | 1 2 3 4 5 6 7 | 1637 1597 1548 1480 1382 1274 1147 | 24427 27388 30349 33310 36270 39233 42192 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 12.7 13.5 14.2 14.7 15.1 15.7 15.9 | 15.4 16.3 17.1 17.8 18.3 19.0 19.2 | Y180L-4 | 22 |
900 | 1 2 3 4 5 6 7 | 1323 1294 1254 1196 1127 1029 931 | 21984 24649 27314 29978 32644 35308 37974 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 9.23 9.8 10.3 10.7 11.1 11.4 11.6 | 11.2 11.9 12.5 13.0 13.5 13.8 14.0 | Y160L-4 | 15 |
800 | 1 2 3 4 5 6 7 | 1049 1019 990 941 882 813 735 | 19541 21910 24279 26648 29017 31385 33754 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 6.50 6.87 7.24 7.49 7.73 8.02 8.14 | 7.87 9.31 8.77 9.07 9.36 9.70 9.85 | Y160M-4 | 11 |
710 | 1 2 3 4 5 6 7 | 823 804 784 745 696 647 578 | 17343 19446 21548 23650 25752 27854 29956 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 4.53 4.81 5.09 5.26 5.41 5.66 5.68 | 5.72 6.07 6.16 6.37 6.55 6.85 6.88 | Y132M-4 | 7.5 |
630 | 1 2 3 4 5 6 7 | 647 637 617 588 549 509 460 | 15389 17254 19119 20985 22850 24716 26581 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 3.16 3.38 3.56 3.69 3.79 3.95 4.02 | 3.99 4.27 4.49 4.66 4.78 5.00 6.40 | Y132S-4 | 5.5 |
560 | 1 2 3 4 5 6 7 | 509 500 490 460 431 402 302 | 13679 15337 16995 18654 20311 21969 23627 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 2.21 2.36 2.51 2.57 2.65 2.77 2.81 | 2.79 2.98 3.17 3.24 3.34 3.50 3.57 | Y112M-4 | 4 |
500 | 1 2 3 4 5 6 7 | 411 402 392 372 343 313 284 | 12214 13694 15175 16655 18135 19616 21096 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 1.59 1.69 1.78 1.85 1.87 1.93 1.97 | 2.01 2.14 2.26 2.34 2.37 2.44 2.48 | Y100M-4 | 3 |
4-68 Typ Nr.12,5C-Leistungsparametertabelle
Spulengeschwindigkeit U/min | Nummer | Pa | fließen m3/h | Interne Effizienz % | Innere Kraft KW | Erforderliche Leistung KW | Elektromotor | Dreiecksgürtel | |||
mdoel | KW | Modell | Die Anzahl der | Innenumfang | |||||||
1120 | 1 2 3 4 5 6 7 | 3206 3138 3040 2902 2716 2500 2255 | 53434 29912 66388 72865 79342 85819 92296 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 54.32 57.82 60.79 63.16 65.06 67.34 68.25 | 65.76 69.99 73.59 76.45 78.75 81.51 82.62 | Y280S-4 | 75 | D | 6 | 4000 |
Y280M-4 | 90 | ||||||||||
1000 | 1 2 3 4 5 6 7 | 2559 2500 2422 2314 2167 1990 1794 | 47710 53492 29276 65058 70841 76624 82407 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 38.71 41.14 43.25 44.96 46.34 47.86 48.49 | 46.86 49.80 52.35 54.43 56.10 57.94 58.70 | Y250M-4 | 55 | C | 8 | 4000 |
Y280S-4 | 75 | ||||||||||
900 | 1 2 3 4 5 6 7 | 2069 2030 1961 1873 1755 1618 1451 | 42938 48144 53348 58552 63758 68962 74166 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 28.17 30.06 31.51 32.75 33.78 35.01 35.29 | 34.10 36.38 38.15 39.64 40.90 42.39 42.72 | Y280S-6 | 45 | C | 6 | 4000 |
800 | 1 2 3 4 5 6 7 | 1637 1598 1549 1480 1382 1274 1147 | 38168 42794 47424 52046 56673 61300 65926 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 19.82 21.04 22.13 23.01 23.65 24.52 24.80 | 23.99 25.47 26.79 27.06 28.63 29.68 30.02 | Y225M-6 | 30 | C | 4 | 4000 |
710 | 1 2 3 4 5 6 7 | 1284 1265 1225 1167 1088 1000 902 | 33874 37980 42086 46191 50297 54403 58509 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 13.80 14.78 15.54 16.10 16.50 17.07 17.31 | 16.70 17.89 18.81 19.48 20.01 20.67 20.95 | Y200L2-6 | 22 | C | 3 | 4000 |
630 | 1 2 3 4 5 6 7 | 1010 990 961 912 863 794 706 | 30057 33700 37344 40987 44630 48273 51917 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 9.62 10.27 10.81 11.16 11.62 12.03 12.02 | 11.75 12.43 13.09 13.51 14.07 14.57 14.55 | Y180L-6 | 15 | C | 2 | 4000 |
560 | 1 2 3 4 5 6 7 | 804 784 755 725 676 627 558 | 26717 29956 33194 36433 39671 42910 46148 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 6.81 7.23 7.55 7.89 8.10 8.45 8.46 | 8.24 8.75 9.14 9.56 9.81 10.23 10.24 | Y160L-6, | 11 | C | 2 | 3550 |
500 | 1 2 3 4 5 6 7 | 637 627 608 578 539 500 451 | 23855 26746 29638 32529 35421 38312 41204 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 4.82 5.16 5.43 5.62 5.77 6.01 6.09 | 6.60 6.25 6.57 6.80 6.98 7.28 7.38 | Y160M-6 | 7.5 | C | 2 | 3550 |
450 | 1 2 3 4 5 6 7 | 519 509 490 470 441 402 362 | 21469 24071 26674 29276 31879 34481 37083 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 3.54 3.77 3.94 4.11 4.24 4.35 4.41 | 4.47 4.76 4.98 5.19 5.37 5.49 5.57 | Y132M2-6 | 5.5 | C | 2 | 3550 |
400 | 1 2 3 4 5 6 7 | 411 402 392 372 343 313 284 | 19084 21397 23710 26023 28337 30650 32963 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 2.49 2.65 2.80 2.90 2.94 3.02 3.07 | 3.14 3.34 3.54 3.66 3.71 3.81 3.88 | Y132M1-6 | 4 | C | 2 | 3550 |
4-68 Typ Nr.16B Leistungsparametertabelle
Spulengeschwindigkeit U/min | Nummer | Pa | fließen m3/h | Interne Effizienz % | Innere Kraft KW | Erforderliche Leistung KW | Elektromotor | |
Modell | KW | |||||||
960 | 1 2 3 4 5 6 7 | 3863 3775 3658 3941 3275 3010 2716 | 96052 107694 119337 130980 142623 154265 165908 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 118 125 132 137 141 146 148 | 142 151 160 165 171 176 179 | Y355M2-6 | 200 |
800 | 1 2 3 4 5 6 7 | 2678 2628 2540 2422 2275 2088 1882 | 80043 89745 99448 109150 118852 128554 138257 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 68 73 76 79 82 84 85 | 83 88 92 96 99 102 103 | Y315M1-6 | 90 |
Y315M2-6 | 110 | |||||||
710 | 1 2 3 4 5 6 7 | 2118 2069 2000 1912 1794 1647 1480 | 71038 79649 88260 96871 105481 114092 122703 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 48 51 53 55 57 59 60 | 58 61 64 67 69 71 72 | Y315S-6 | 75 |
630 | 1 2 3 4 5 6 7 | 1667 1627 1578 1500 1412 1294 1167 | 93034 70675 78315 85956 93596 101237 108877 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 33 35 37 39 40 41 42 | 40 43 45 47 48 50 50 | Y280M-6 | 55 |
560 | 1 2 3 4 5 6 7 | 1314 1284 1245 1186 1117 1019 921 | 56030 62822 69613 76405 83197 89988 96780 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 23.3 24.8 26.1 27.1 28.1 28.8 29.3 | 28.3 30.0 31.6 32.8 34.0 34.9 35.4 | Y250M-6 | 37 |
500 | 1 2 3 4 5 6 7 | 1049 1029 990 951 892 813 735 | 50027 56091 62155 68219 74283 80346 86410 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 16.6 17.8 18.5 19.4 20.0 20.5 20.8 | 20.1 21.5 22.4 23.5 24.2 24.8 25.2 | Y225M-6 | 30 |
450 | 1 2 3 4 5 6 7 | 853 833 804 764 715 657 598 | 45024 50482 55939 61397 66854 72312 77769 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 12.2 12.9 13.5 14.0 14.4 14.9 15.3 | 14.7 15.7 16.4 17.0 17.5 18.0 18.5 | Y200L1-6 | 18.5 |
400 | 1 2 3 4 5 6 7 | 666 657 637 608 568 519 470 | 40022 44873 49724 54575 59426 64277 69128 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 8.50 9.07 9.55 9.91 10.2 10.5 10.7 | 10.2 11.0 11.6 12.0 12.4 12.7 12.9 | Y180L-6 | 15 |
355 | 1 2 3 4 5 6 7 | 529 519 500 480 451 411 372 | 35519 39825 44130 48435 52741 57046 61351 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 5.96 6.37 6.65 6.95 7.18 7.37 7.50 | 7.22 7.71 8.05 8.41 8.69 8.92 9.07 | Y160L-6 | 11 |
315 | 1 2 3 4 5 6 7 | 411 402 392 372 353 323 294 | 31517 35337 39158 42978 46798 50618 54439 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 4.12 4.38 4.63 4.78 4.99 5.14 5.25 | 5.2 5.5 5.8 6.0 6.3 6.49 6.62 | Y160M-6 | 7.5 |
4-68 Typ Nr.20B Leistungsparametertabelle
Spulengeschwindigkeit U/min | Nummer | Pa | fließen m3/h | Interne Effizienz % | Innere Kraft KW | Erforderliche LeistungKW | Elektromotor | |
Modell | KW | |||||||
710 | 1 2 3 4 5 6 7 | 3304 3226 3128 2981 2794 2569 2324 | 138747 155565 172383 189200 206018 222836 239654 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 145 154 162 168 174 180 183 | 176 187 197 204 210 217 221 | Y355M-8 | 220 |
630 | 1 2 3 4 5 6 7 | 2598 2540 2461 2353 2206 2030 1824 | 123113 138036 152959 197882 182805 197728 212650 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 101 108 1, 13 118 122 126 127 | 123 131 137 143 147 151 154 | Y355M2-8 | 160 |
560 | 1 2 3 4 5 6 7 | 2059 2010 1951 1853 1745 1598 1441 | 109434 122699 135964 149228 162493 175758 189023 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 71.4 75.9 79.9 82.2 85.6 88.2 89.3 | 86.5 91.8 96.7 100 104 107 108 | Y315M3-8 | 110 |
500 | 1 2 3 4 5 6 7 | 1637 1598 1549 1480 1392 1274 1147 | 97709 109553 121396 133240 145083 156927 168770 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 50.7 53.8 56.7 58.9 61.0 62.8 63.5 | 61.4 65.2 68.6 71.3 73.8 76.0 76.9 | Y315M2-8 | 75 |
450 | 1 2 3 4 5 6 7 | 1323 1294 1255 1196 1127 1029 | 87938 98597 109257 119916 130575 141234 151893 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 36.9 39.3 41.3 42.8 44.4 45.6 46.4 | 44.7 47.5 50.0 51.9 53.8 55.2 56.2 | Y315S-8 | 55 |
400 | 1 2 3 4 5 6 7 | 1049 1029 990 951 892 813 735 | 78167 87642 97117 106592 116067 125541 135016 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 26 27.8 29 30.3 31.3 32.1 32.6 | 31.5 33.6 35.1 36.7 37.8 38.8 39.4 | Y280M-8 | 45 |
355 | 1 2 3 4 5 6 7 | 823 804 784 745 696 647 578 | 69373 77782 86191 94600 103009 111418 119827 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 18.1 19.2 20.4 21.1 21.6 22.6 22.7 | 21.9 23.3 24.7 25.5 26.2 27.4 27.5 | Y250M-8 | 30 |
315 | 1 2 3 4 5 6 7 | 647 637 617 588 549 509 460 | 61557 69018 76480 83941 91402 98864 106325 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 12.6 13.5 14.2 14.7 15.2 15.8 16.1 | 15.3 16.4 17.2 17.9 18.3 19.2 19.5 | Y225M-8 | 22 |
280 | 1 2 3 4 5 6 7 | 509 500 490 460 431 402 362 | 54717 61349 67982 74614 81247 87879 94511 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 8.85 9.44 10.04 10.27 10.58 11.09 11.24 | 10.7 11.42 12.15 12.43 12.81 13.42 13.61 | Y200L-8 | 15 |
250 | 1 2 3 4 5 6 7 | 411 402 392 372 343 323 284 | 48855 54776 60698 66620 72542 78463 84385 | 87.6 90.3 92.2 93.0 92.0 88.5 84.7 | 6.38 6.77 7.71 7.41 7.52 7.97 7.87 | 7.72 8.20 8.68 8.97 9.10 9.65 9.52 | Y180L-8 | 11 |
